ISP PINOUT · TEST POINTA55 Samsung

Samsung UFS / eMMC Alta resolución Gratis

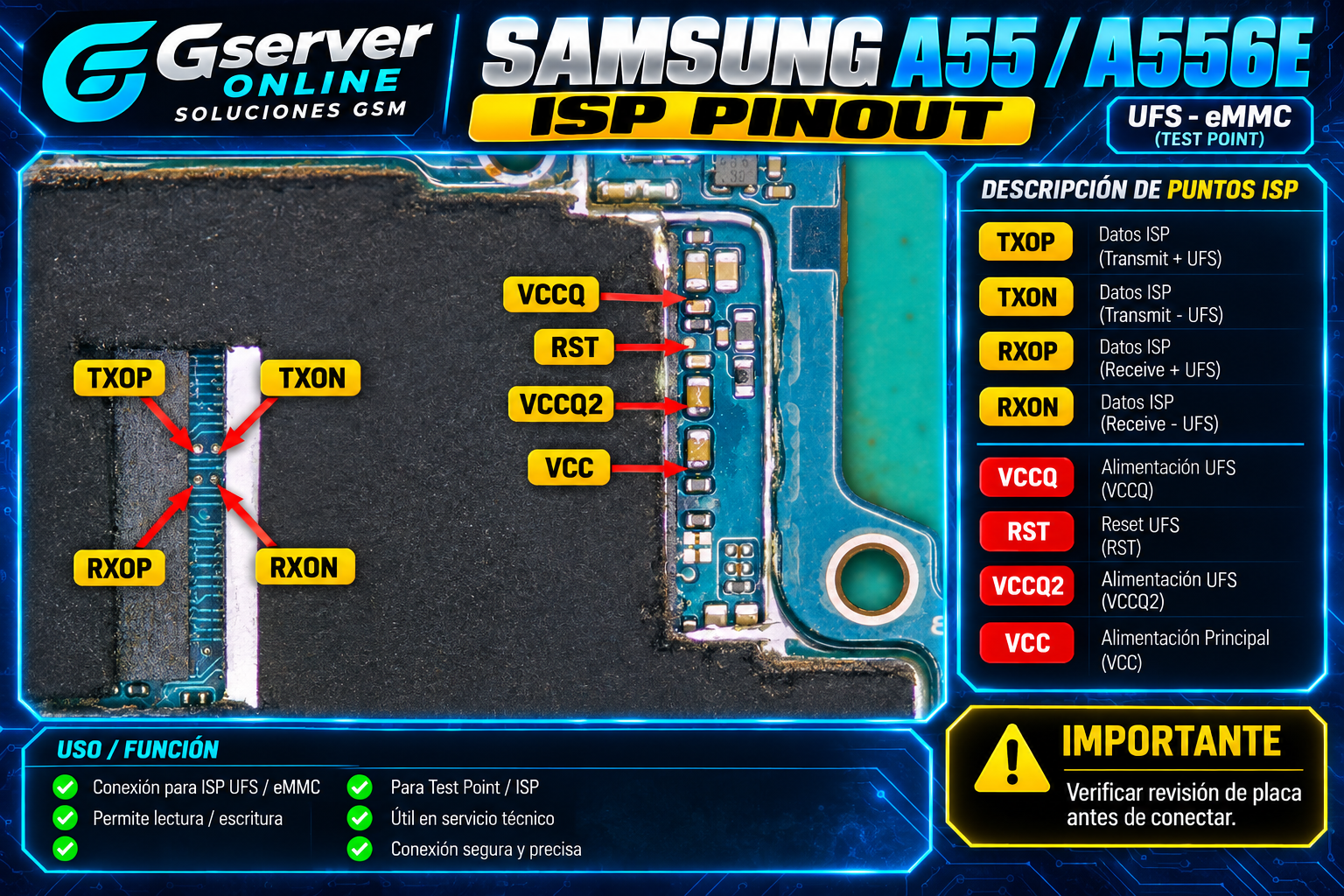

Diagrama ISP Pinout A55 Samsung – puntos UFS / eMMC

Toca para ampliar

Descargar

Sobre este pinout

Samsung a55

Diagrama de puntos ISP (test point) del A55 Samsung con la ubicación de las líneas de la memoria UFS / eMMC en la placa. Sirve para conectar tu caja o programador directamente a la memoria y hacer lectura, escritura, respaldo (dump), recuperación de datos, desbloqueo o reparación de software en equipos que no encienden.

Antes de conectar

Verifica que la placa sea exactamente el modelo A55 Samsung (revisa el código de placa).
Desconecta la batería y trabaja con buena iluminación y microscopio.
Usa cable fino y punta fina; evita puentes y cortocircuitos.
Revisa el voltaje de alimentación (VCC / VCCQ) antes de energizar.
Diagrama de referencia: la conexión es responsabilidad del técnico.
